  リベット装置

 電動サーボタイプ(XY 駆動対応可能)

FRE-5 サーボリベット装置 FRE-10  サーボリベット装置
リベッティング能力  φ0.5~φ5mm 軟鋼
 最大加圧力 5kN(510kgf)
 シリンダーストローク MAX 60mm
作業時間用タイマー   0~9.9sec
カシメ用サーボモーター  0.75Kw AC200V
スピンドルモーター   400w AC200V
電源  3φ AC200V 50/60Hz 3.5kVA
設置床サイズ W270xD450mm
全高  1,063mm
重量  140kg(本体)、60kg(架台、制御盤)
リベッティング能力  φ1.0~φ8mm 軟鋼
 最大加圧力 12kN(1224kgf)
 シリンダーストローク MAX 200mm
作業時間用タイマー   0~9.9sec
カシメ用サーボモーター  2.9Kw AC200V
スピンドルモーター   0.75Kw AC200V
電源  3φ AC200V 50/60Hz 11kVA
設置床サイズ W370xD725mm
全高  1,310mm
重量  470kg(本体)
 FRE-20 サーボリベット装置
リベッティング能力  φ4~φ12mm 軟鋼
 最大加圧力 20kN(2040kgf)
 シリンダーストローク MAX 100mm
作業時間用タイマー   0~9.9sec
カシメ用サーボモーター  2.9Kw AC200V
スピンドルモーター  1.3Kw AC200V
電源  3φ AC200V 50/60Hz 17kVA
設置床サイズ W600xD1040mm
全高  2037mm
重量  850kg(本体)
250kg(架台、制御盤)


プロモーションビデオ:
 1.協働ロボット+サーボリベット装置: (882) 【自動機】電動サーボ リベッティングマシン(カシメ機)×協働ロボット(ユニバーサルロボット・UR) - YouTube



 油圧タイプ

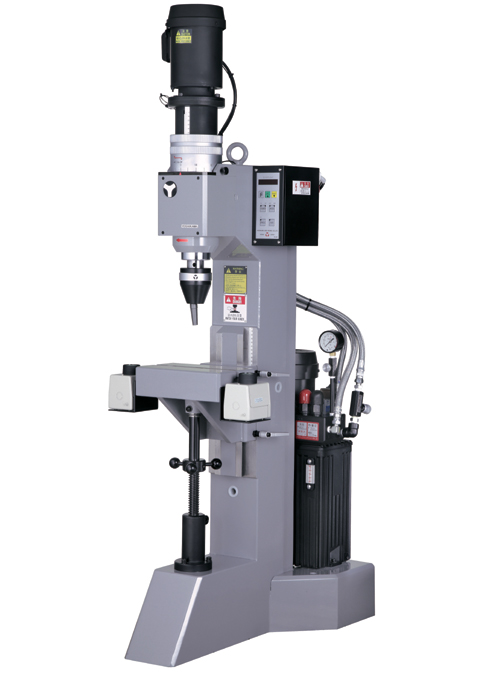

US36  油圧式リベット装置  US70   油圧式リベット装置
リベッティング能力  φ0.5~φ6mm 軟鋼
最大加圧力  6.9kN(700kgf)
シリンダーストローク  0~35mm
作業時間用タイマー  0.2~9.99sec
スピンドルモーター  200w AC200V 50/60Hz
ポンプモーター  400w AC200V 50/60Hz
電源  3φ AC200V 50/60Hz 1.2kVA
設置床サイズ  W270xD450mm
全高  992mm
重量  150kg

リベッティング能力  φ3~φ10mm 軟鋼
最大加圧力  14.8kN(1500kgf)
シリンダーストローク  0~35mm
作業時間用タイマー  0.2~9.99sec
スピンドルモーター  400w AC200V 50/60Hz
ポンプモーター  750w AC200V 50/60Hz
電源  3φ AC200V 50/60Hz 2.1kVA
設置床サイズ  W417xD770mm
全高  1637mm
重量  345kg
 US150   油圧式リベット装置 US600    油圧式リベット装置
リベッティング能力  φ6~φ15mm 軟鋼
最大加圧力  24.5kN(2500kgf)
シリンダーストローク  0~45mm
作業時間用タイマー   0.2~9.99sec
スピンドルモーター  1.5Kw AC200V 50/60Hz
ポンプモーター  1.5Kw AC200V 50/60Hz
電源  3φ AC200V 50/60Hz 4.9kVA
設置床サイズ  W612xD900mm
全高  1813mm
重量  680kg

リベッティング能力  φ20~φ10mm 軟鋼
最大加圧力  196kN(20,000kgf)
シリンダーストローク  0~35mm
作業時間用タイマー  0.2~9.99sec
スピンドルモーター  0.75Kw AC200V 50/60Hz
ポンプモーター  5.5Kw AC200V 50/60Hz
電源  3φ AC200V 50/60Hz 27kVA
設置床サイズ  (本体)W900xD1580mm
(タンク)W630xD830mm
全高  3295mm
重量  (本体) 5600kg
(タンク)700kg

 空圧タイプ

US1 空圧式リベット装置  US66   空圧式リベット装置
リベッティング能力  φ0.5~φ3mm 軟鋼
最大加圧力  1.27kN(130kgf)
シリンダーストローク  0~30mm
作業時間用タイマー   0.2~9.99sec
スピンドルモーター  40w AC100V 50/60Hz
 空気圧力 0.49MPa (5kg/cm2)
電源  3φ AC100V 50/60Hz 140VA
設置床サイズ  W200xD330mm
全高  675mm
重量  37kg

リベッティング能力  φ0.5~φ5mm 軟鋼
最大加圧力  5kN(515kgf)
シリンダーストローク  5~40mm
作業時間用タイマー   0.2~9.99sec
スピンドルモーター  120w AC200V 50/60Hz
 空気圧力 0.412MPa (4.2kg/cm2)
電源  3φ AC200V 50/60Hz 280VA
設置床サイズ  W270xD450mm
全高  873mm
重量  130kg
